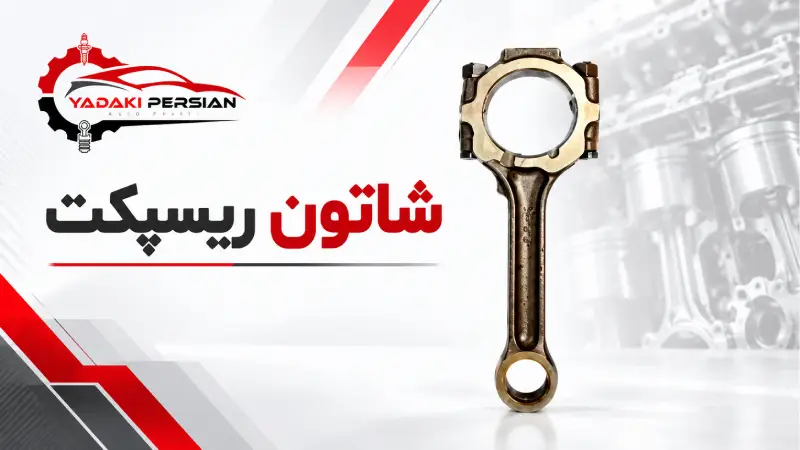

شاتون ریسپکت یکی از قطعات اصلی داخل موتور است که وظیفه انتقال نیروی پیستون به میل لنگ را بر عهده دارد. این قطعه در هر سیکل موتور تحت فشار و کشش بسیار زیادی قرار می گیرد و کوچک ترین تغییر شکل، لقی یا آسیب در آن می تواند عملکرد کلی موتور را تحت تاثیر قرار دهد. به همین دلیل شاتون برخلاف قطعات مصرفی ساده، قطعه ای است که انتخاب و نصب آن باید با دقت فنی بسیار بالا انجام شود.

شاتون ریسپکت

شاتون ریسپکت؛ بررسی عملکرد، نشانه های خرابی و نکات مهم انتخاب قطعه مناسب

ریسپکت پرایم از یک موتور 1.5 لیتری توربوشارژ چهار سیلندر استفاده می کند و در برخی منابع کد این پیشرانه SQRE4T15C یا 4T15C ذکر شده است. بنابراین هنگام خرید شاتون ریسپکت باید سازگاری دقیق قطعه با کد موتور و نسخه خودرو بررسی شود و صرفا شباهت ظاهری قطعه معیار انتخاب نباشد.

شاتون دقیقا بین کدام قطعات قرار دارد؟

شاتون بین پیستون و میل لنگ قرار می گیرد. قسمت بالایی آن به گژن پین و پیستون متصل می شود و قسمت پایینی روی ژورنال میل لنگ قرار می گیرد.

با حرکت پیستون درون سیلندر، شاتون نیروی خطی را به میل لنگ منتقل می کند و در نهایت این حرکت به دوران میل لنگ تبدیل می شود.

به همین دلیل شاتون ریسپکت باید هم مقاومت مکانیکی بالایی داشته باشد و هم از نظر ابعادی کاملا دقیق باشد.

چرا شاتون در موتور توربو فشار بیشتری تحمل می کند؟

در موتور توربوشارژ فشار احتراق می تواند نسبت به یک موتور تنفس طبیعی بیشتر باشد.

این موضوع باعث می شود قطعاتی مانند پیستون، شاتون و یاتاقان ها تحت بار بیشتری قرار بگیرند.

ریسپکت پرایم نیز از موتور 1.5 لیتری توربوشارژ استفاده می کند و بسته به نسخه، توان حدود 154 تا 156 اسب بخار و گشتاور حدود 230 نیوتن متر برای آن ذکر شده است.

شاتون با دسته موتور اشتباه نشود

یکی از اشتباهات رایج در بازار قطعات، اشتباه گرفتن شاتون با دسته موتور شاتونی است.

شاتون ریسپکت یک قطعه داخلی موتور است و مستقیما به پیستون و میل لنگ متصل می شود. اما دسته موتور شاتونی بخشی از سیستم نگهدارنده موتور و گیربکس است و وظیفه کنترل حرکت و لرزش مجموعه موتور را دارد.

این دو قطعه هیچ ارتباطی از نظر عملکرد با یکدیگر ندارند.

قسمت بزرگ شاتون چه وظیفه ای دارد؟

بخش بزرگ شاتون در پایین قطعه قرار دارد و اطراف ژورنال میل لنگ بسته می شود.

داخل این قسمت یاتاقان شاتون قرار می گیرد تا اصطکاک مستقیم بین شاتون و میل لنگ کاهش پیدا کند.

اگر یاتاقان آسیب ببیند، لقی این بخش افزایش پیدا می کند و در ادامه ممکن است خود شاتون و میل لنگ نیز دچار آسیب شوند.

قسمت کوچک شاتون

بخش کوچک شاتون در سمت پیستون قرار دارد و گژن پین از داخل آن عبور می کند.

این اتصال باید حرکت کنترل شده پیستون را امکان پذیر کند و در عین حال لقی غیر عادی نداشته باشد.

خرابی بوش یا محل گژن پین می تواند صدای مکانیکی و لقی ایجاد کند.

یاتاقان شاتون چه نقشی دارد؟

یاتاقان میان شاتون و میل لنگ قرار می گیرد و یک سطح لغزشی بسیار دقیق ایجاد می کند.

روغن موتور میان این سطوح فیلم روانکاری تشکیل می دهد و اجازه نمی دهد فلز به طور مستقیم روی فلز حرکت کند.

اگر روغن کاری مناسب انجام نشود، یاتاقان می تواند به سرعت آسیب ببیند و در ادامه شاتون ریسپکت نیز صدمه ببیند.

کمبود روغن چه تاثیری روی شاتون دارد؟

کاهش فشار روغن یکی از خطرناک ترین شرایط برای یاتاقان های موتور است.

اگر لایه روغن میان یاتاقان و میل لنگ از بین برود، اصطکاک و دما به سرعت افزایش پیدا می کنند.

ادامه کار موتور در این شرایط می تواند باعث چسبیدن یاتاقان، خراش میل لنگ یا آسیب شدید به شاتون شود.

صدای تق تق موتور از شاتون است؟

صدای ضربه فلزی از پایین موتور می تواند یکی از علائم خرابی یاتاقان یا مجموعه شاتون باشد.

اما هر صدای تق تقی به معنی خرابی شاتون نیست. تایپت، پیستون، گژن پین، میل لنگ یا سایر اجزای موتور نیز می توانند صدا ایجاد کنند.

بنابراین تشخیص خرابی شاتون ریسپکت باید توسط تعمیرکار و پس از بررسی فشار روغن و اجزای داخلی انجام شود.

صدای یاتاقان شاتون چه ویژگی ای دارد؟

در خرابی یاتاقان شاتون، صدای کوبش معمولا با تغییر دور موتور تغییر می کند.

ممکن است صدا در زمان گاز دادن یا زیر بار واضح تر شود.

با این حال تشخیص فقط از روی صدا قابل اعتماد نیست و باید بررسی مکانیکی انجام شود.

شاتون کج چگونه ایجاد می شود؟

یکی از آسیب های مهم، خم شدن یا تغییر شکل شاتون است.

ورود مقدار زیاد مایع به داخل سیلندر و ایجاد هیدرولاک می تواند یکی از علل خم شدن شاتون باشد.

در این شرایط پیستون نمی تواند مسیر طبیعی خود را طی کند و فشار بسیار زیادی به شاتون وارد می شود.

هیدرولاک چیست؟

در حالت عادی داخل سیلندر مخلوط هوا و سوخت قرار دارد که قابلیت فشرده شدن دارد.

اگر آب یا مایع به مقدار زیاد وارد سیلندر شود، چون مایع تقریبا تراکم ناپذیر است، حرکت پیستون متوقف می شود.

ادامه حرکت میل لنگ می تواند باعث خم شدن شاتون ریسپکت یا آسیب به سایر قطعات شود.

داغ شدن شدید موتور چه تاثیری دارد؟

افزایش بیش از حد دما می تواند روی روغن کاری و تلرانس قطعات داخلی موتور تاثیر بگذارد.

اگر روغن در اثر دمای بسیار بالا خاصیت مناسب خود را از دست بدهد، یاتاقان ها ممکن است دچار آسیب شوند.

بنابراین مشکلات سیستم خنک کننده نیز می توانند به صورت غیر مستقیم روی شاتون و یاتاقان اثر بگذارند.

ضربه شدید احتراق

احتراق غیر عادی یا ناک شدید می تواند فشار بالایی روی پیستون و مجموعه شاتون وارد کند.

در موتورهای توربو، کیفیت سوخت، عملکرد سیستم جرقه و مدیریت موتور اهمیت زیادی دارند.

این موضوع به معنی خرابی مستقیم شاتون با هر ناک کوتاه نیست، اما ادامه احتراق غیر طبیعی می تواند فشار مکانیکی مجموعه را افزایش دهد.

شاتون شکسته چه پیامدی دارد؟

شکستن کامل شاتون یکی از خرابی های بسیار جدی موتور است.

قطعه شکسته ممکن است به دیواره بلوک، میل لنگ یا سایر اجزای داخلی برخورد کند.

در این شرایط معمولا ادامه روشن نگه داشتن موتور می تواند خسارت را بسیار بیشتر کند.

آیا شاتون قابل تعمیر است؟

این موضوع به نوع آسیب بستگی دارد.

اگر شاتون دچار خم شدگی، ترک یا تغییر شکل جدی شده باشد، تعویض آن معمولا مطمئن تر از تعمیر است.

قطعات داخلی موتور باید تلرانس دقیقی داشته باشند و استفاده از شاتون آسیب دیده می تواند ریسک بالایی ایجاد کند.

ترک های ریز روی شاتون

برخی ترک ها ممکن است با چشم غیر مسلح به راحتی دیده نشوند.

در تعمیرات حرفه ای موتور می توان از روش های تست ترک برای بررسی قطعات استفاده کرد.

این موضوع مخصوصا زمانی اهمیت دارد که موتور دچار ضربه یا خرابی شدید شده باشد.

چرا وزن شاتون مهم است؟

در موتور چند سیلندر، شاتون ها باید از نظر وزن و مشخصات به یکدیگر نزدیک باشند.

اختلاف زیاد وزن می تواند تعادل مجموعه دوار و رفت و برگشتی موتور را تحت تاثیر قرار دهد.

به همین دلیل استفاده از قطعه کاملا سازگار اهمیت دارد.

طول شاتون چرا مهم است؟

طول شاتون یکی از ابعاد اصلی طراحی موتور است.

اگر قطعه از نظر طول با نمونه اصلی متفاوت باشد، موقعیت پیستون در سیلندر تغییر می کند.

بنابراین انتخاب تقریبی یا استفاده از شاتون موتور مشابه بدون تایید فنی قابل قبول نیست.

قطر محل یاتاقان باید دقیق باشد

قسمت بزرگ شاتون باید با ژورنال میل لنگ و یاتاقان استاندارد موتور مطابقت داشته باشد.

حتی اختلاف کوچک می تواند فشار روغن یا لقی مجموعه را تغییر دهد.

به همین دلیل قبل از خرید شاتون ریسپکت باید مشخصات فنی قطعه با موتور تطبیق داده شوند.

پیچ شاتون چرا حساس است؟

کپه شاتون با پیچ های مخصوص به بدنه شاتون متصل می شود.

این پیچ ها بار بسیار بالایی تحمل می کنند و باید با روش و گشتاور تعیین شده توسط سازنده بسته شوند.

استفاده از پیچ نامناسب یا بستن غیر اصولی می تواند ریسک خرابی جدی ایجاد کند.

کپه شاتون قابل جابجایی نیست

در بسیاری از موتورها، کپه هر شاتون با همان بدنه در فرآیند تولید ماشین کاری شده است.

به همین دلیل نباید کپه شاتون های مختلف بدون بررسی تخصصی با یکدیگر جابجا شوند.

ترتیب قطعات در زمان باز کردن موتور باید حفظ شود.

نصب برعکس شاتون

شاتون ممکن است دارای جهت نصب مشخص باشد.

فرم بدنه، محل پخ یا نشانه های روی قطعه می توانند جهت نصب را مشخص کنند.

نصب اشتباه می تواند روی حرکت و فاصله قطعات داخلی تاثیر بگذارد.

علامت های روی شاتون

روی بعضی شاتون ها شماره، فلش یا علامت جهت درج می شود.

این علامت ها در زمان مونتاژ اهمیت دارند.

تعمیرکار باید مطابق دستورالعمل موتور، جهت و ترتیب صحیح قطعات را رعایت کند.

شاتون نو نیاز به اندازه گیری دارد؟

حتی در زمان استفاده از قطعه نو، بهتر است ابعاد مهم کنترل شوند.

قطر محل یاتاقان، محل گژن پین و انحراف احتمالی از جمله موارد قابل بررسی هستند.

در تعمیر کامل موتور، اندازه گیری دقیق می تواند از مشکلات بعدی جلوگیری کند.

میل لنگ باید همزمان بررسی شود

اگر یاتاقان شاتون آسیب دیده است، فقط تعویض شاتون ریسپکت یا یاتاقان کافی نیست.

سطح ژورنال میل لنگ باید از نظر خط، ساییدگی و تغییر ابعاد بررسی شود.

نصب قطعه نو روی میل لنگ آسیب دیده می تواند باعث خرابی دوباره شود.

پیستون نیز باید بررسی شود

شاتون مستقیما با پیستون در ارتباط است.

اگر موتور ضربه شدید خورده یا شاتون خم شده باشد، پیستون و گژن پین نیز باید بررسی شوند.

ترک، شکستگی یا تغییر شکل این قطعات می تواند روی تعمیر نهایی تاثیر بگذارد.

سیلندر و دیواره بلوک

خرابی شدید شاتون ممکن است به سیلندر یا حتی بلوک موتور آسیب برساند.

قبل از مونتاژ باید وضعیت دیواره سیلندر بررسی شود.

اگر بلوک ترک یا آسیب جدی داشته باشد، صرفا تعویض شاتون مشکل را حل نمی کند.

روغن و فیلتر بعد از تعمیر

پس از تعمیر قطعات داخلی موتور معمولا روغن و فیلتر باید طبق دستور تعمیرکار تعویض شوند.

ذرات فلزی ناشی از خرابی یاتاقان می توانند وارد مدار روغن شوند.

وجود این ذرات می تواند به قطعات جدید نیز آسیب بزند.

مجاری روغن باید تمیز شوند

در خرابی شدید یاتاقان، ذرات فلزی می توانند در مجاری روغن باقی بمانند.

در تعمیر اصولی باید سیستم روغن کاری و مسیرهای مرتبط بررسی و تمیز شوند.

این مرحله برای جلوگیری از خرابی دوباره اهمیت زیادی دارد.

اویل پمپ را نادیده نگیرید

اگر علت اصلی خرابی یاتاقان کاهش فشار روغن بوده است، باید اویل پمپ نیز بررسی شود.

تعویض شاتون و یاتاقان بدون رفع علت افت فشار روغن می تواند باعث تکرار خرابی شود.

فشار روغن بعد از مونتاژ نیز باید در محدوده مناسب باشد.

استفاده از روغن مناسب

موتور توربو نسبت به کیفیت و سطح روغن حساس است.

استفاده از روغن با مشخصات مناسب و تعویض در بازه توصیه شده می تواند به حفظ روانکاری یاتاقان ها کمک کند.

همچنین سطح روغن باید به صورت دوره ای بررسی شود.

تاخیر در تعویض روغن

روغن با گذشت زمان خاصیت خود را از دست می دهد و آلودگی در آن افزایش پیدا می کند.

در موتور توربوشارژ این موضوع می تواند اهمیت بیشتری داشته باشد.

روغن نامناسب یا بسیار فرسوده ممکن است نتواند فیلم روانکاری مناسب بین یاتاقان و میل لنگ ایجاد کند.

شاتون اصلی یا افترمارکت؟

برای قطعه ای مانند شاتون، دقت ساخت اهمیت بسیار زیادی دارد.

نمونه اصلی معمولا از نظر ابعاد و متریال با مشخصات موتور هماهنگ است. نمونه افترمارکت معتبر نیز می تواند مناسب باشد، اما کیفیت برند و تطبیق فنی باید بررسی شود.

استفاده از قطعه بدون برند یا نامطمئن برای بخش داخلی موتور توصیه نمی شود.

شاتون دست دوم گزینه خوبی است؟

استفاده از شاتون کارکرده فقط در صورتی قابل بررسی است که قطعه از نظر ترک، خم شدگی، ابعاد و محل یاتاقان به صورت تخصصی کنترل شده باشد.

ظاهر سالم به تنهایی کافی نیست.

اگر سابقه قطعه مشخص نباشد، ریسک استفاده از آن بیشتر خواهد بود.

چرا شماره فنی مهم است؟

موتورهای مختلف ممکن است شاتون هایی با ظاهر بسیار مشابه داشته باشند.

اما تفاوت در طول، قطرها، وزن یا نوع پیچ می تواند وجود داشته باشد.

برای خرید شاتون ریسپکت بهتر است شماره فنی و کد موتور مبنای انتخاب قرار بگیرند.

کد موتور ریسپکت را بررسی کنید

منابع مختلف برای ریسپکت پرایم از کد 4T15C یا SQRE4T15C برای پیشرانه 1.5 لیتری توربو نام می برند. بنابراین پیش از سفارش قطعات داخلی موتور، بهتر است کد دقیق موتور روی خودرو یا مدارک فنی بررسی شود.

این کار احتمال سفارش قطعه ناسازگار را کاهش می دهد.

شاتون تک یا ست کامل؟

بعضی محصولات به صورت تک و بعضی به صورت ست چهار عددی عرضه می شوند.

اگر فقط یک شاتون آسیب دیده باشد، تعمیرکار باید وضعیت سه قطعه دیگر را نیز بررسی کند.

در تعمیر اساسی موتور ممکن است استفاده از مجموعه هماهنگ انتخاب مناسب تری باشد، اما تصمیم نهایی به شرایط موتور بستگی دارد.

آیا همه شاتون ها باید تعویض شوند؟

الزامی نیست که در هر تعمیر همه شاتون ها تعویض شوند.

اگر سایر قطعات کاملا سالم و در محدوده ابعادی استاندارد باشند، ممکن است نیاز به تعویض آنها نباشد.

اما در خرابی ناشی از کمبود روغن یا آسیب گسترده، تمام مجموعه باید با دقت بررسی شود.

یاتاقان استاندارد یا تعمیراتی

اگر میل لنگ تراش خورده باشد، ممکن است یاتاقان با سایز تعمیراتی مورد نیاز باشد.

در این شرایط انتخاب یاتاقان باید براساس اندازه واقعی ژورنال انجام شود.

نباید بدون اندازه گیری دقیق، یاتاقان استاندارد یا تعمیراتی انتخاب شود.

گشتاور بستن کپه شاتون

مقدار گشتاور و روش بستن پیچ های شاتون باید دقیقا مطابق اطلاعات فنی همان موتور باشد.

برای بعضی پیچ ها علاوه بر گشتاور اولیه، زاویه بستن نیز تعریف می شود.

استفاده از عدد مربوط به موتور دیگر می تواند خطرناک باشد.

موتور بعد از تعمیر چگونه راه اندازی شود؟

بعد از مونتاژ کامل، سیستم روغن کاری باید طبق روش تعمیرگاهی آماده شود.

فشار روغن و صدای موتور پس از روشن شدن باید بررسی شوند.

اگر صدای کوبش یا هشدار فشار روغن وجود دارد، موتور نباید بدون بررسی به کار ادامه دهد.

هنگام خرید شاتون چه چیزهایی را کنترل کنیم؟

برای خرید شاتون ریسپکت باید کد موتور، شماره فنی و ابعاد قطعه بررسی شوند.

سلامت رزوه ها، محل گژن پین، سطح کپه و نبود ترک یا ضربه نیز اهمیت دارد. اگر شاتون به همراه پیچ عرضه می شود، کیفیت و اصالت پیچ ها نیز باید کنترل شوند.

در قطعات داخلی موتور، بسته بندی و منبع تامین نیز اهمیت زیادی دارند.

قیمت شاتون ریسپکت به چه عواملی بستگی دارد؟

قیمت شاتون ریسپکت به اصلی یا افترمارکت بودن، برند سازنده، عرضه به صورت تک یا ست و شرایط بازار بستگی دارد.

قطعات داخلی موتور معمولا تفاوت کیفیت قابل توجهی دارند و قیمت پایین نباید تنها معیار خرید باشد.

هزینه ناشی از نصب مجدد موتور بسیار بیشتر از اختلاف قیمت محدود یک قطعه با کیفیت است.

جمع بندی خرید شاتون ریسپکت

شاتون ریسپکت یکی از قطعات اصلی موتور است که نیروی پیستون را به میل لنگ منتقل می کند و در هر لحظه کار موتور تحت بار مکانیکی بالایی قرار دارد. ریسپکت پرایم از پیشرانه 1.5 لیتری توربوشارژ چهار سیلندر استفاده می کند و در منابع مختلف کد 4T15C یا SQRE4T15C برای آن ذکر شده است.

صدای کوبش، خرابی یاتاقان، کمبود فشار روغن، هیدرولاک یا آسیب شدید موتور از شرایطی هستند که می توانند نیاز به بررسی شاتون را ایجاد کنند. با این حال تشخیص قطعی فقط پس از باز کردن و اندازه گیری تخصصی مجموعه امکان پذیر است.

برای خرید شاتون ریسپکت، شماره فنی، کد موتور، ابعاد و کیفیت ساخت باید مبنای انتخاب باشند. هنگام تعمیر نیز میل لنگ، پیستون، گژن پین، یاتاقان ها و سیستم روغن کاری باید همزمان بررسی شوند تا علت اصلی خرابی مشخص و از تکرار آن جلوگیری شود.
